الإجابة السريعة
للسيخ الدائري ذي القطر الاسمي، الوزن بالكيلوغرام لكل متر ≈ D²/162، حيث D بالمليمتر. وزن سيخ 12 مم نحو 0.889 كغ/م، أو 10.667 كغ لطول 12 م. قد تختلف جداول الوزن الاسمي للمصنع قليلاً بسبب التقريب وسماحات الإنتاج.
من أين جاءت معادلة D²/162؟
مساحة مقطع السيخ الدائري تساوي πD²/4. حوّل القطر من المليمتر إلى المتر، ثم اضرب المساحة في متر واحد من الطول، وبعدها في كثافة مفترضة للفولاذ مقدارها 7,850 كغ/م³. تكون النتيجة 0.0061654D² كغ/م، وهي قريبة من D²/162.
تعطي المعادلة المختصرة وزناً نظرياً للقطر الاسمي. تعتمد جداول الشركات المصنعة قيماً اسمية وسماحات محددة. استخدم وثائق المورد عند الشراء ومطابقة أوزان ميزان الشاحنات. يُعرّف السيخ المضلّع بقطره الاسمي؛ ولا يصح القياس فوق أطراف النتوءات ثم التعامل مع هذا القياس كقطر أسطوانة ملساء مصمتة.

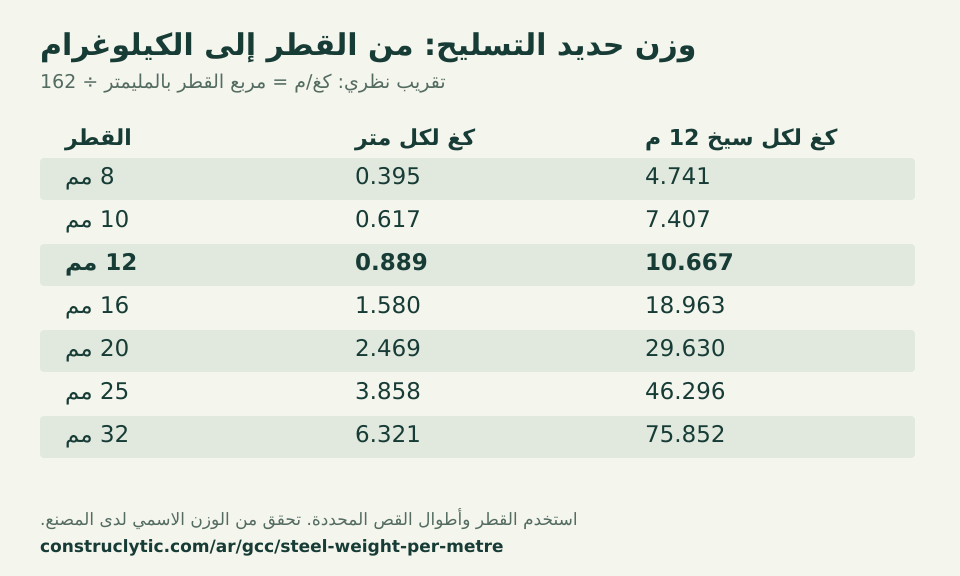

| القطر | كغ لكل متر | كغ لكل سيخ بطول 12 م |
|---|---|---|
| 8 مم | 0.395 | 4.741 |
| 10 مم | 0.617 | 7.407 |
| 12 مم | 0.889 | 10.667 |
| 16 مم | 1.580 | 18.963 |
| 20 مم | 2.469 | 29.630 |
| 25 مم | 3.858 | 46.296 |
| 32 مم | 6.321 | 75.852 |
مثال لحساب الكمية: شبكة بأسياخ 12 مم
افترض، لأغراض المثال، شبكة من طبقة واحدة تقع محاور أسياخها على حدود مستطيل محوري أبعاده 4 × 3 م، بأقصى تباعد 200 مم في الاتجاهين. تتوزع الأسياخ بطول 4 م عبر بُعد 3 م: عددها 3 ÷ 0.2 + 1 = 16. وتتوزع الأسياخ بطول 3 م عبر بُعد 4 م: عددها 4 ÷ 0.2 + 1 = 21.
إجمالي الأطوال المستقيمة المقاسة على المحاور = 16 × 4 + 21 × 3 = 127 م. باستخدام D²/162، يكون الوزن 127 × 12² ÷ 162 = 112.89 كغ. إضافة هامش شراء توضيحي بنسبة 10% تجعل الطول 139.7 م والوزن 124.18 كغ، لكنها لا تحسب أطوال الوصلات الفعلية أو جدول القص.
أبعاد 4 × 3 م في هذا المثال تخص محاور الأسياخ صراحةً، وليست حواف الخرسانة. يجب أخذ الغطاء الخرساني والثنيات والتثبيت والتراكبات والأشاير والدعامات الإضافية والطبقات المتعددة من مخططات التسليح. تستخدم أداة شبكة البلاطة الحالية أرقام الأسياخ الأمريكية؛ ولحساب وزن قطر 12 مم فعلياً استخدم حاسبة وزن الحديد المترية.
أسياخ بطول شراء 12 م وجدول القص
قسمة الطول الإجمالي على 12 م تعطي حداً أدنى نظرياً فقط لعدد أسياخ الشراء. في المثال، يمكن لسيخ واحد بطول 12 م توفير ثلاث قطع بطول 4 م أو أربع قطع بطول 3 م قبل احتساب سماحات القص. لكن الجمع بين أطوال مختلفة قد يترك بواقي غير قابلة للاستعمال. راجع كل طول مطلوب وسياسة إعادة استخدام البواقي.
افصل أطوال التراكب المحددة في المخطط عن فاقد التداول. لا تستطيع نسبة مئوية ثابتة تحديد طول الوصلة اللازم في موضع معين. سعّر الأسياخ المستقيمة وخدمة القص والثني والنقل والهدر بشكل منفصل عندما يعرضها المورد كبنود منفصلة.
لماذا ليست كمية الحديد بالكيلوغرام لكل م³ قاعدة تصميم؟
قد تختلف كثافة التسليح كثيراً بين بلاطة وكمرة وعمود وقاعدة تتحمل أحمالاً مختلفة. يغير النظام الإنشائي والبحور والأحمال والتفاصيل جدول الأسياخ. لذلك لا يقدم هذا الدليل توصية عامة موحدة لكمية التسليح بالكيلوغرام لكل م³.
بعد إعداد جدول التسليح المعتمد، يمكنك قسمة وزنه الإجمالي على حجم الخرسانة المقابل للحصول على نسبة مقارنة خاصة بالمشروع. سجّل العناصر وإصدار المخطط. تفيد هذه النسبة التاريخية في مراجعة التقدير، لكن تطبيقها على مبنى جديد لا يغني عن تصميمه.
أسئلة شائعة
كم يزن سيخ بقطر 12 مم وطول 12 م؟
تعطي معادلة D²/162 وزناً قدره 10.667 كغ. تحقق من الوزن الاسمي وسماحات الشركة المصنعة للسيخ الذي ستشتريه.
هل السيخ الأمريكي #4 هو نفسه سيخ 12 مم؟
لا. تسميات الأسياخ الأمريكية نظام مقاسات مختلف. استخدم التسمية أو القطر المتري المحدد في المشروع، ولا تعتمد على التشابه البصري.
هل يمكن الطلب بالوزن الإجمالي فقط؟
اذكر القطر والرتبة والأطوال أو جدول الثني والكمية والشهادات المطلوبة. الوزن نفسه من مقاس خاطئ لا يشكل طلب تسليح مكافئاً.
المراجع وأساس الحساب
تدعم المراجع النقاط الفنية المحددة أدناه. أمثلة الكميات حسابات Construclytic بالافتراضات الظاهرة، وليست أسعاراً محلية موثقة أو بديلاً عن مواصفات المشروع.
- قطر ستيل: مواصفات منتجات حديد التسليحمرجع من الشركة المصنعة لمقاسات الأسياخ والوزن الاسمي. مثال الشبكة الوارد هنا مثال مستقل لحساب الكميات.
